研削、ホーニング等の歯車の仕上げ用加工機。
豊富な経験と技術によって提供される最適なソリューション。
より静かに、より強く....求められる歯車の精度、強度は日増しに高まっています。
AT、CVT等自動車の変速装置、電気・ハイブリッド車用モーターの駆動軸、更には医療機器、マイクロロボット用等、時代が求める製品に対応する歯車の品質要求に、ラクシスシリーズの幅広い仕上げ技術で対応します。
CHARACTERISTIC
特徴

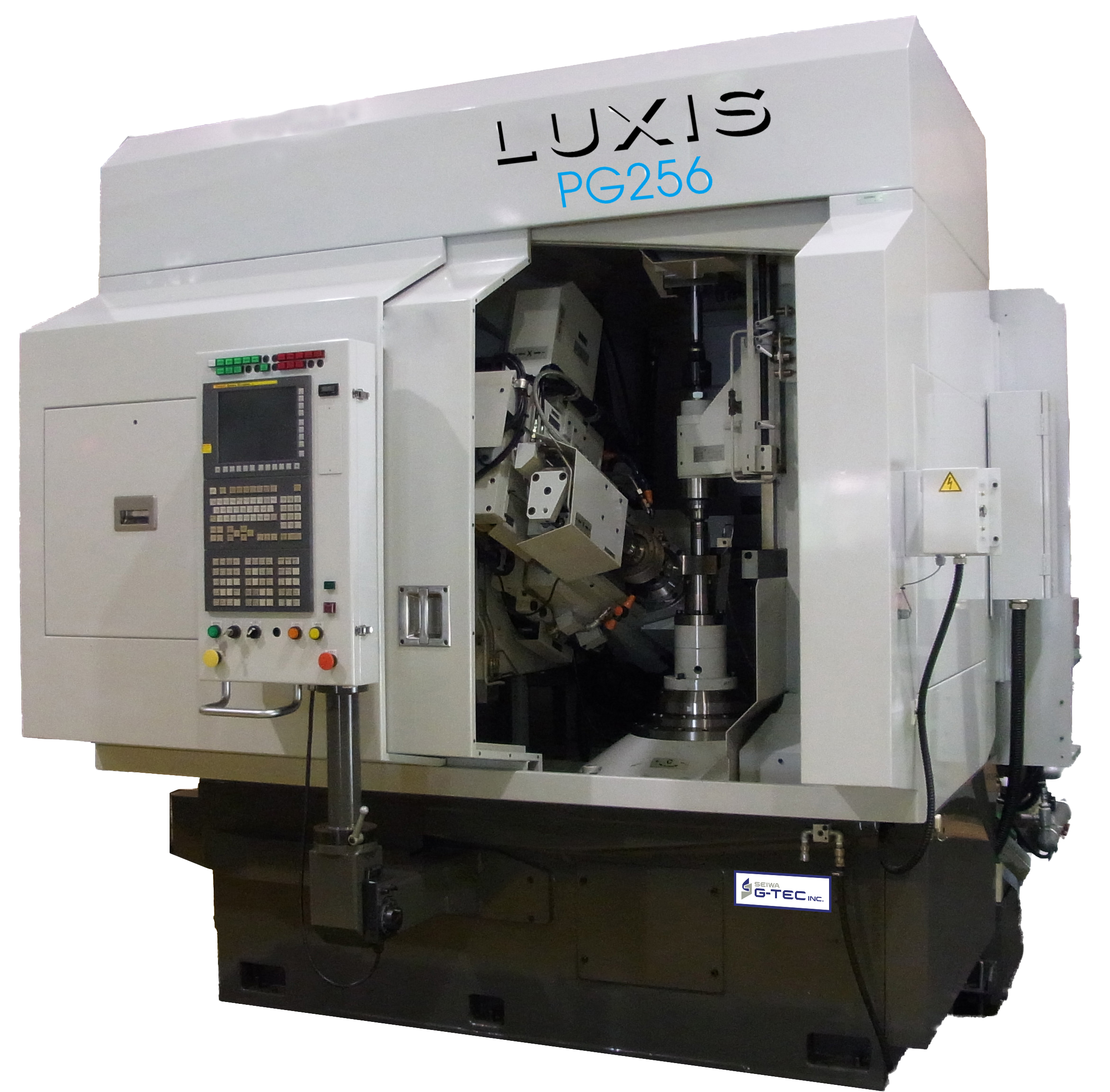

PG256
1

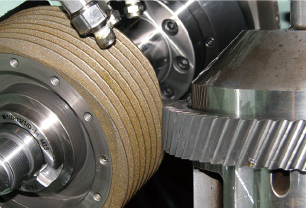

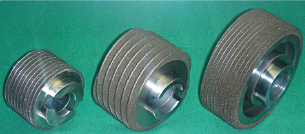

Max.8,000min -1の主軸とMax.1,000 min-1のワーク軸の高速同期を行い、CBN電着ホイールの能力を最大限に引き出す事が可能
2
CNCホブ盤をベースとした機械設計及びソフトウエアにより、快適な操作性と高いコストパフォーマンスを実現。
3

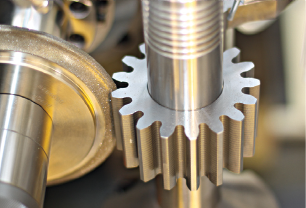

歯車創成/成形研削（オプション）のどちらにも対応
4
低コストで高効率な歯車研削を実現
5
同モジュール、同圧力角であればホイールの共有も可能
SPECIFICATIONS
主な仕様
PG256
| 加工できるワークの最大外径Maximum length of work part | 220mm |
| 加工できるワークの最大モジュールMaximum module of work part | 3.5m創成/Generating （7.0m成形/Form Option） |
| ホイール / ワーク最高回転数Wheel / Work spindle, max. rotation | 8,000/1,000min-1 |
| ホイール垂直 / 水平送り量（Z軸/X軸）Wheel, axial / radial stroke | 300/150mm |
| ホイール垂直 / 水平急速送り速度Wheel, axial / radial rapid feed speed | 5,000/5,000mm/min. |
| ホイールの最大外径 x 長さWheel, max. diameter x length | 150x85mm |
| ホイールシフト量（Y軸）Wheel shift stroke | 120mm |
| ホイールヘッド旋回角（B軸）Wheel head swivel angle | ±35° |
| 主軸ACスピンドルモーターAC spindle motor (continuous) | 11kW |
MACHINE LAYOUT

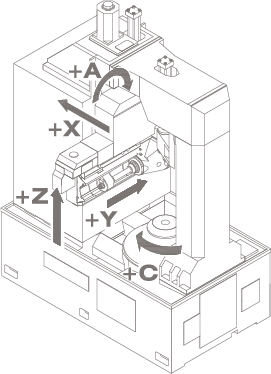

機械配置図
PG256
機械寸法 Machine Dimension/PG256
W2,510mm×L2,255mm×H2,780mm（9,000kg）
