LUXIS

GH256

CNC同期式ギヤホーニング盤

CNC 同期式ギヤホーニング盤は同期/非同期で長年培ってきた技術のもと、
新たに開発された次世代の歯車仕上盤である

newly developed CNC Hybrid Gear Honing Machine is based on
technology in the synchronized/non-synchronized machine for gear
finishing that has been developed over many years.

CNC同期式ギヤホーニング盤

機械寸法 Machine Dimension/GH256
W3,470×L2,360×H2,620（10,000kg）

CNC同期式ギヤホーニング盤
カタログダウンロード

LUXIS

研削、ホーニング等の歯車の仕上げ用加工機。
豊富な経験と技術によって提供される最適なソリューション。

より静かに、より強く....求められる歯車の精度、強度は日増しに高まっています。
AT、CVT等自動車の変速装置、電気・ハイブリッド車用モーターの駆動軸、更には医療機器、マイクロロボット用等、時代が求める製品に対応する歯車の品質要求に、ラクシスシリーズの幅広い仕上げ技術で対応します。

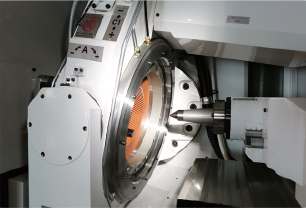

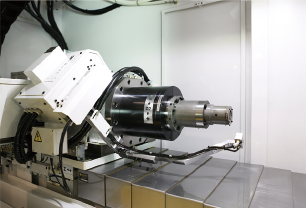

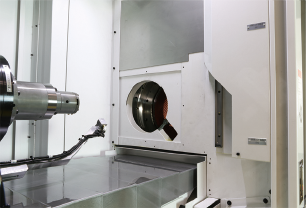

CHARACTERISTIC

特徴

LUXIS
GH256
1
高剛性設計、同期精度、加工軸トルクが向上
2
少歯数ワークに対応、累積ピッチ精度、歯面修正能力などの向上
3
ワーク形状により、同期/非同期の使い分けが可能になり、加工条件選定の自由度が向上
4
サイクルタイム短縮にも貢献

SPECIFICATIONS

主な仕様

LUXIS
GH256
加工できるワークの最大外径×長さMax. workpiece diameter×Length φ250mm(φ150mm)×690mm
ホーニング砥石最大外径Diameter of honing wheel φ400mm（φ300mm）
ホーニング砥石最大幅Max. width of honing wheel 100mm
砥石ヘッド最大傾け角Max. swivel of wheel head ±17
砥石軸最高回転数max. revolution of wheel spindle 2,000min-1 (3,000min-1)
ワーク軸最高回転数Max. revolution of work spindle 10,000min-1
ワークスピンドル移動ストロークStroke of work spindle 875mm
NC制御装置CNC controller Fanuc 31i

＊（ ）内：砥石径 Φ300mm 仕様
＊（ ）：Special Spec. for GW O.D / Φ300mm

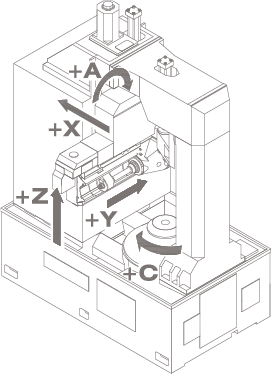

MACHINE LAYOUT

機械配置図

LUXIS
GH256

機械寸法 Machine Dimension/GH256
W3,470×L2,360×H2,620（10,000kg）
