研削、ホーニング等の歯車の仕上げ用加工機。
豊富な経験と技術によって提供される最適なソリューション。
より静かに、より強く....求められる歯車の精度、強度は日増しに高まっています。
AT、CVT等自動車の変速装置、電気・ハイブリッド車用モーターの駆動軸、更には医療機器、マイクロロボット用等、時代が求める製品に対応する歯車の品質要求に、ラクシスシリーズの幅広い仕上げ技術で対応します。

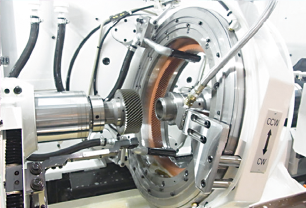

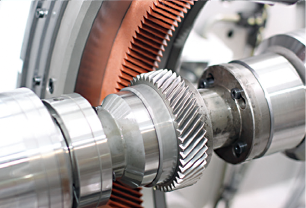

CHARACTERISTIC
特徴

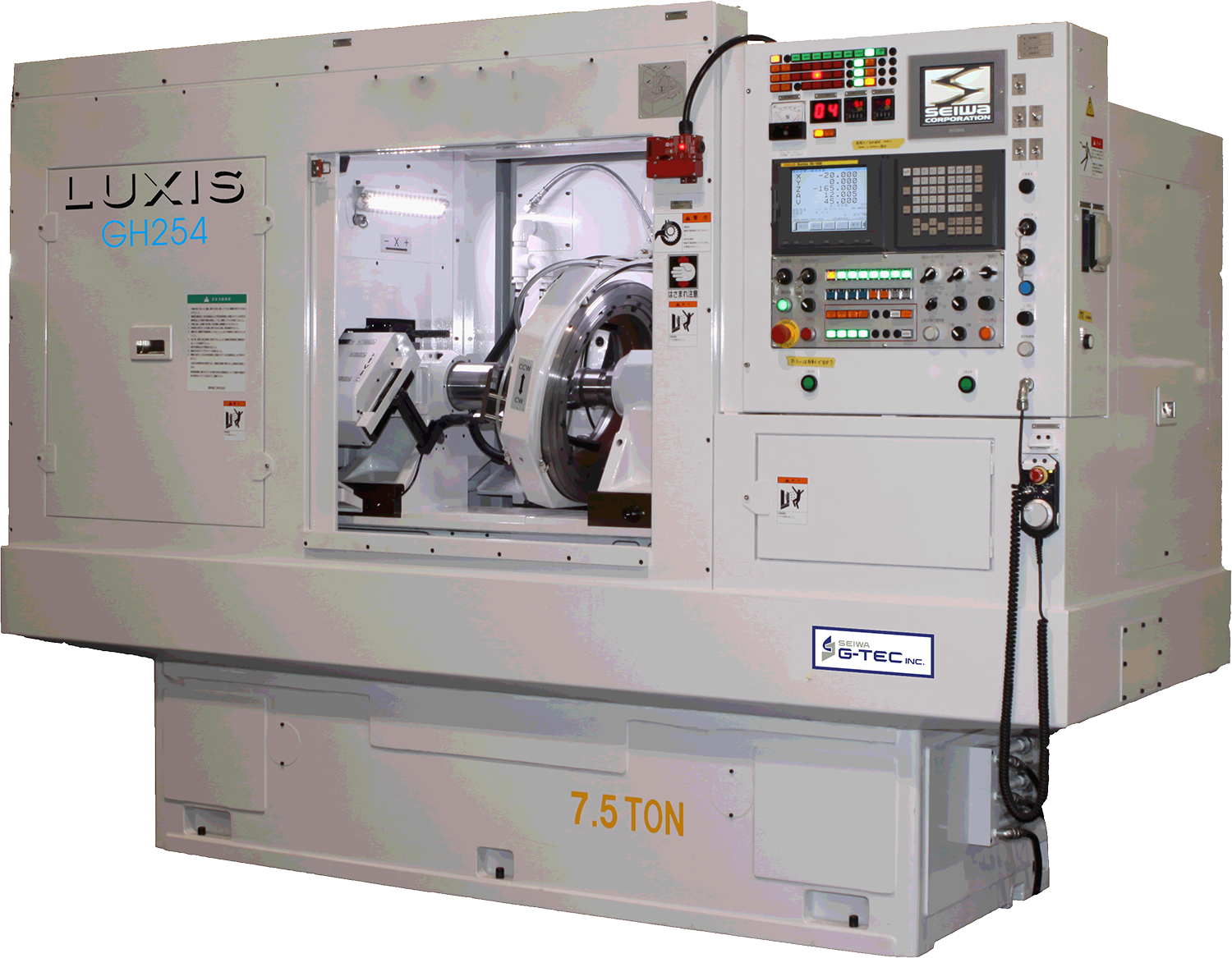

GH256
1
砥石軸モーターはコラム内に配置。砥石のオーバーハング量を最小化
2
治具の剛性を高められるクイル式テールストックを採用
3
ワークの種類により、砥石外径はφ300、φ350、φ400（オプション）から選択が可能
4
独自の軸交差角変動ソフトウェアにより、砥石の寿命を延ばすことが可能（オプション）
5
揺動軸により、繊細な形状補正とクラウニング加工が可能
SPECIFICATIONS
主な仕様
GH256
| 加工できるワークの最大外径×長さMax. workpiece diameter×Length | φ250mm×690mm |
| ホーニング砥石外径Diameter of honing wheel | 350（300/400mm Option) |
| ホーニング砥石最大幅Max. width of honing wheel | 90mm |
| 砥石軸最高回転数max. revolution of wheel spindle | 1,000min-1 (2,000min-1 Option) |
| ワークテーブルストロークStroke of work table | R200/L200mm |
| 砥石ヘッド最大傾け角Max. swivel of wheel head | ±25° |
| 制御システムCNC controller | FANUC |
| 砥石軸モーターMotor for wheel spindle | 3.5kw（7.5kw Option) |
MACHINE LAYOUT
機械配置図
GH256
機械寸法 Machine Dimension/GH254
W2,900mm×L3,300mm×H2,900mm（7,500kg）
